Oil Spill Recovery System: Equipos y Sistemas de Respuesta a Derrames de Petróleo en Operaciones Marinas

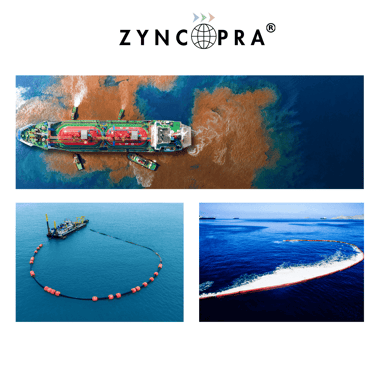

¿Qué es un Oil Spill Recovery System?

Sistemas de respuesta a derrames de petróleo en operaciones marinas

El transporte marítimo, la producción de energía offshore y las operaciones portuarias son elementos fundamentales de la economía global. Sin embargo, estas actividades también implican riesgos ambientales significativos. En particular, los derrames de petróleo y de hidrocarburos pueden extenderse rápidamente sobre grandes superficies marinas y causar daños duraderos en los ecosistemas.

Por esta razón, en las operaciones marítimas modernas los oil spill recovery systems (sistemas de recuperación de derrames de petróleo) se consideran una infraestructura crítica para la seguridad y la protección ambiental.

Un oil spill recovery system es un conjunto integrado de equipos y tecnologías diseñados para recuperar, transferir y almacenar de forma segura el petróleo y los hidrocarburos que se dispersan en la superficie del mar.

Estos sistemas se utilizan especialmente en:

• Operaciones portuarias

• Remolcadores (tug boats) y buques de salvamento

• Plataformas petroleras offshore

• Terminales de petróleo

• Operaciones de buques petroleros

• Instalaciones industriales costeras

En la actualidad, muchas autoridades marítimas y administraciones portuarias no permiten operaciones que no cuenten con capacidad adecuada de respuesta ante derrames de petróleo. Por ello, los sistemas de recuperación de derrames se han convertido en una parte esencial de la infraestructura de seguridad en la industria marítima moderna.

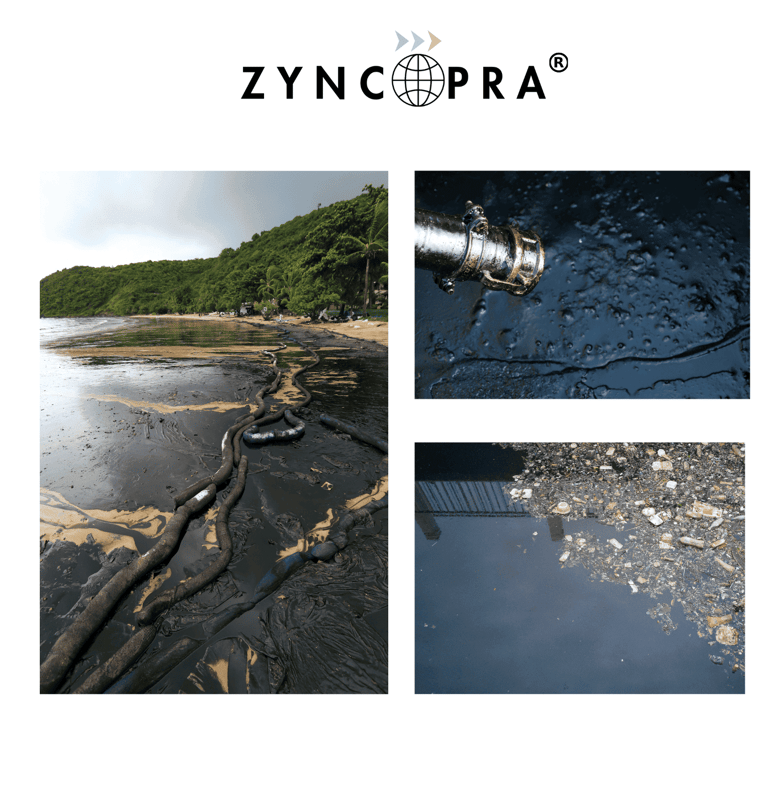

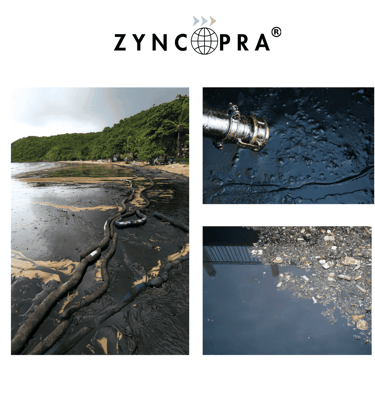

Contaminación Marina y los Impactos de los Derrames de Petróleo

Los derrames de petróleo son uno de los riesgos ambientales más graves en la industria marítima. Durante un incidente de derrame, los hidrocarburos que se extienden sobre la superficie del mar pueden causar daños significativos tanto al ecosistema marino como a las zonas costeras.

Los principales impactos incluyen:

Impactos Ecológicos

La capa de petróleo que se forma en la superficie del mar bloquea el intercambio de oxígeno entre el agua y la atmósfera, poniendo en peligro la vida marina. Peces, aves marinas y plancton se encuentran entre las especies directamente afectadas por la contaminación petrolera.

Impactos Económicos

Los derrames de petróleo pueden interrumpir actividades económicas clave como la pesca, el turismo y las operaciones portuarias. En m

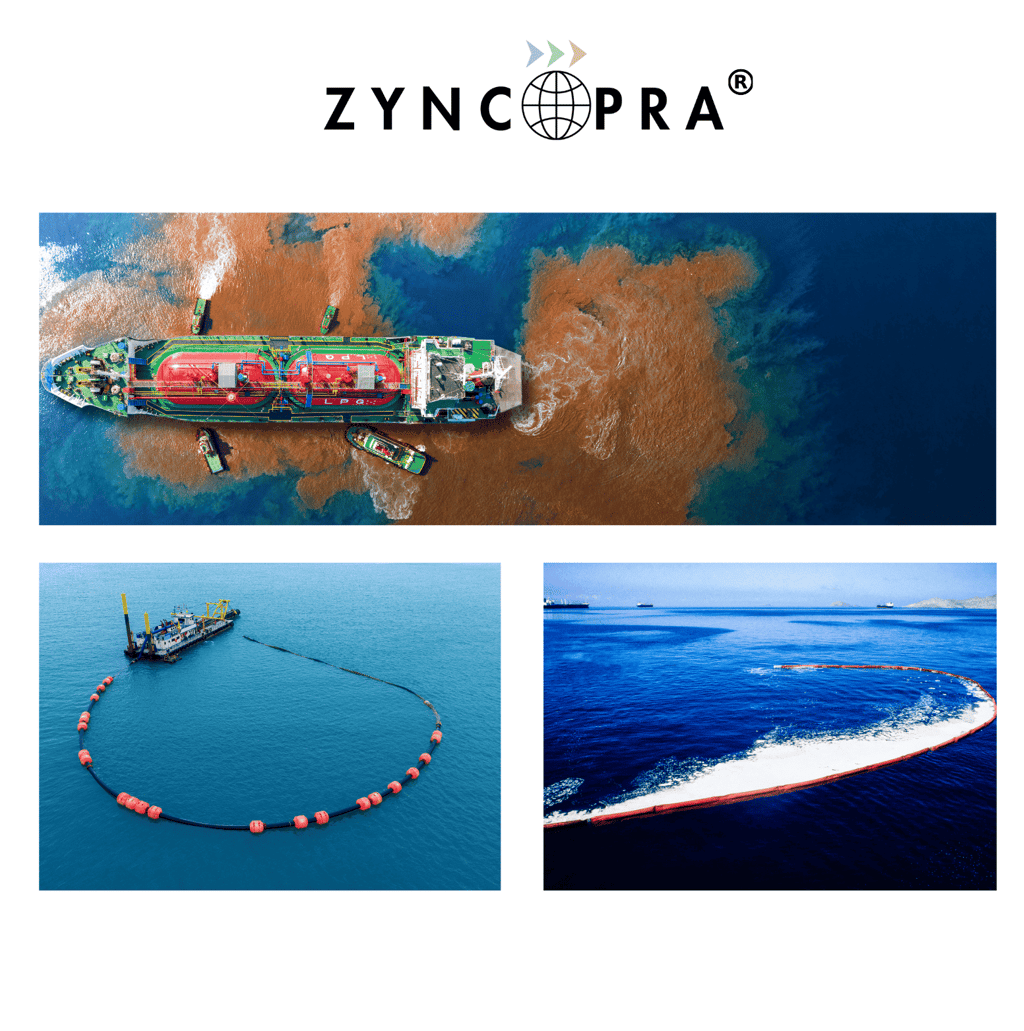

¿Cómo funciona un Oil Spill Recovery System?

Un oil spill recovery system permite la recuperación mecánica del petróleo desde la superficie del mar. El principio básico de funcionamiento se basa en las siguientes etapas:

• Contención y delimitación del área afectada por el derrame de petróleo

• Recuperación mecánica del petróleo desde la superficie del agua

• Bombeo del petróleo recuperado a través de sistemas de transferencia

• Almacenamiento temporal en tanques de almacenamiento

Durante estas operaciones, los diferentes equipos del sistema trabajan de forma conjunta para evitar que el petróleo continúe propagándose en el entorno marino.

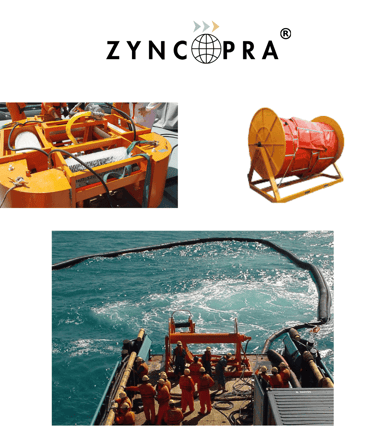

Equipos de Oil Spill Recovery System

Un oil spill recovery system está compuesto por equipos integrados diseñados para contener y recuperar rápidamente derrames de petróleo y de hidrocarburos en la superficie del mar. Los sistemas modernos de respuesta a derrames en operaciones marinas combinan diferentes grupos de equipos para evitar la propagación del derrame, recuperar el petróleo desde la superficie, transferirlo y, cuando es necesario, aplicar intervención química.

En estos sistemas, los equipos utilizados generalmente se clasifican en cuatro categorías principales:

• Containment Equipment (equipos de contención para evitar la propagación del petróleo)

• Recovery Equipment (equipos para la recuperación del petróleo desde la superficie del agua)

• Transfer Equipment (equipos de bombeo y transferencia del petróleo recuperado)

• Support & Operational Equipment (equipos de soporte y operación durante las intervenciones)

Gracias al funcionamiento conjunto de estos equipos, es posible responder de forma rápida y eficaz a los derrames de petróleo y reducir significativamente su impacto ambiental en el entorno marino.

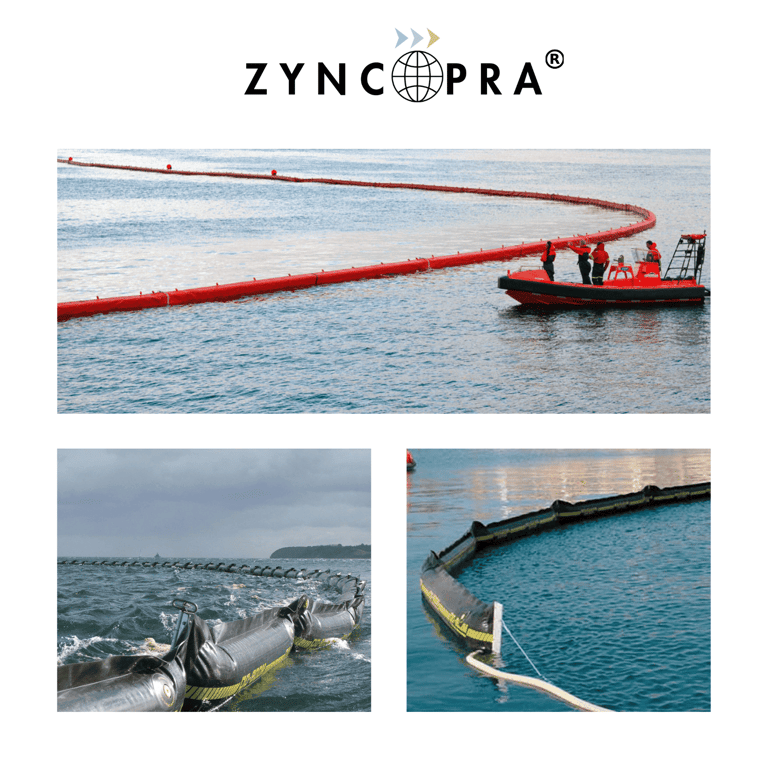

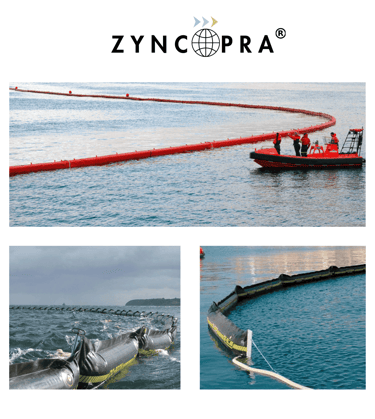

1. Oil Containment Boom (Barreras de Contención de Petróleo)

Los sistemas de oil containment boom son los equipos de primera respuesta utilizados para controlar los derrames de petróleo en la superficie del mar. Estas barreras flotantes evitan que el petróleo se disperse en áreas más amplias, permitiendo que los equipos skimmer trabajen de manera más eficiente durante las operaciones de recuperación.

Los booms de alta resistencia utilizados en estos sistemas suelen estar fabricados con estructuras multicapa basadas en caucho sintético. Gracias a esta construcción, las barreras ofrecen:

• Alta resistencia a la tracción

• Resistencia al desgaste

• Durabilidad frente a la exposición al sol y al agua de mar

• Resistencia química al petróleo y a los hidrocarburos

Un sistema de containment boom generalmente está compuesto por los siguientes elementos:

• Cámaras de flotación (buoyancy chambers)

• Falda sumergida (skirt)

• Cadena de lastre (ballast chain)

• Elementos de conexión y puntos de anclaje de acero

Los sistemas de barreras de contención de alta resistencia se utilizan ampliamente en operaciones portuarias, intervenciones en mar abierto y operaciones de recuperación de petróleo asistidas por remolcadores (tug boats). Estos sistemas suelen diseñarse para permitir un despliegue rápido (deployment) y una recuperación rápida (recovery) durante las operaciones de emergencia.

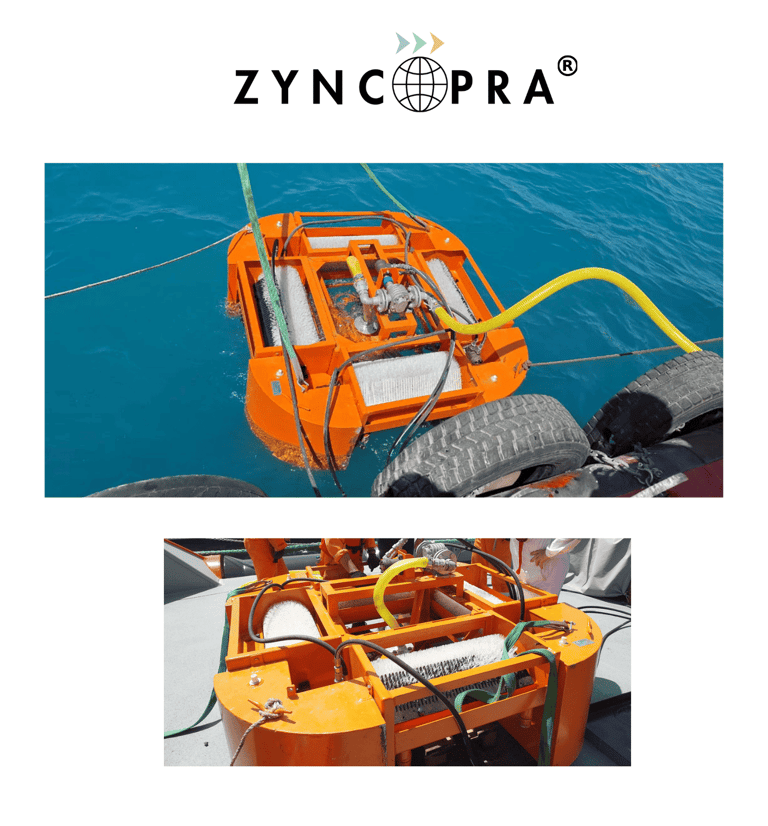

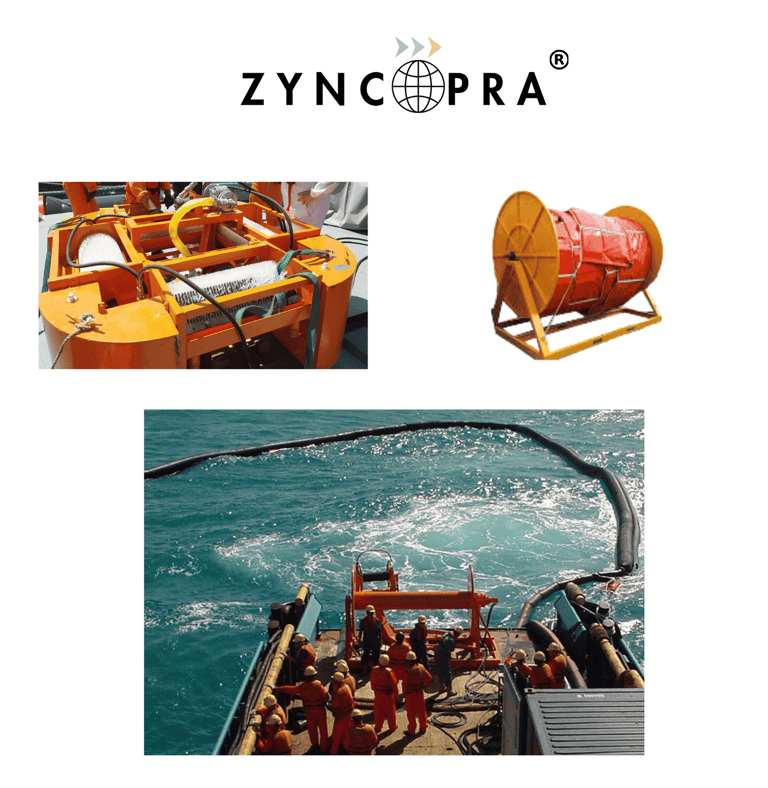

2. Oil Skimmer Systems (Sistemas de Recuperación de Petróleo)

Los oil skimmer systems son uno de los equipos más críticos en las operaciones de respuesta ante derrames de petróleo. Estos equipos recuperan el petróleo presente en la superficie del mar separándolo mecánicamente del agua.

Los sistemas modernos de skimmer están diseñados con una estructura modular para adaptarse a diferentes viscosidades de petróleo y generalmente utilizan las siguientes tecnologías:

• Brush Module

• Disc Module

• Drum Module

En estos sistemas, el petróleo se adhiere a superficies giratorias y luego es retirado mediante un mecanismo raspador que lo dirige hacia un depósito central de recolección.

Los floating skimmers presentan varias características operativas importantes:

• Capacidad de operar en aguas poco profundas gracias a su bajo calado (low draft)

• Alta relación de flotabilidad respecto al peso (buoyancy-to-weight ratio)

• Baja masa de inercia para una operación más estable

• Adecuados para operaciones en mar abierto, puertos y zonas costeras

Los sistemas de skimmer de tamaño medio pueden alcanzar una capacidad de recuperación de aproximadamente 50 m³ de petróleo por hora, dependiendo de la viscosidad del petróleo y de las condiciones del mar.

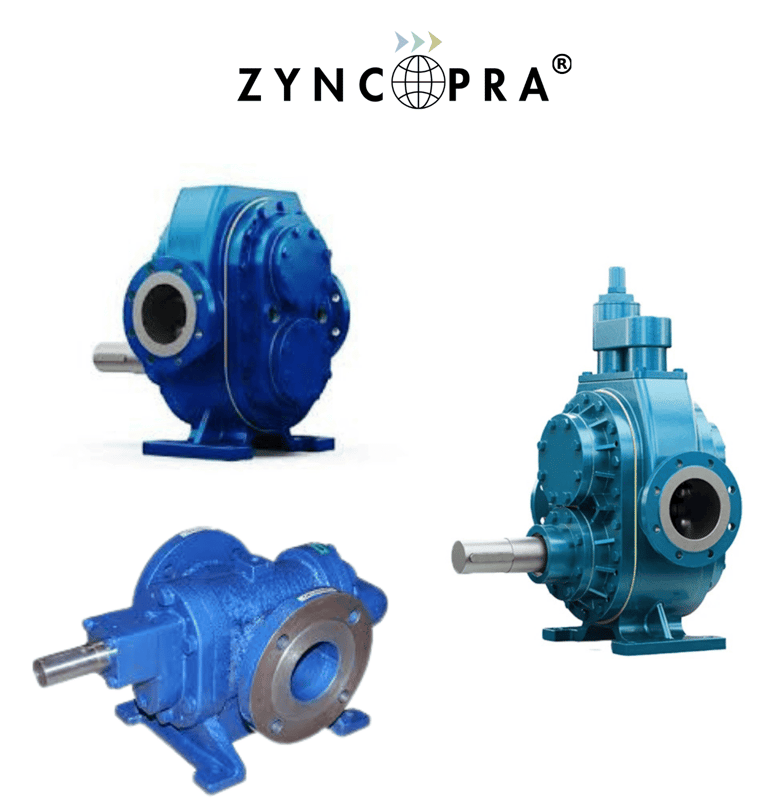

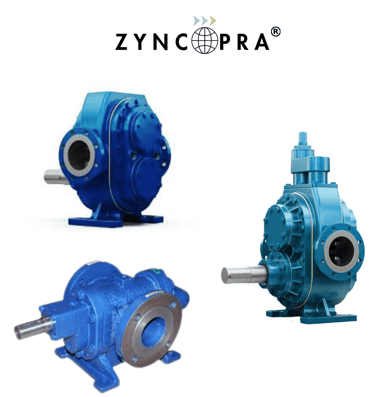

3. Oil Transfer Pumps (Bombas de Transferencia y Descarga)

Para transferir la mezcla de petróleo y agua recolectada por los equipos skimmer hacia los tanques de almacenamiento, se utilizan bombas de transferencia de alta capacidad.

Las bombas utilizadas en las operaciones de marine oil spill recovery suelen basarse en la tecnología de positive displacement pump (bombas de desplazamiento positivo). Estas bombas ofrecen un alto rendimiento especialmente en la transferencia de petróleos de alta viscosidad.

Las principales ventajas de este tipo de bombas incluyen:

• Alta capacidad de transferencia de fluidos de alta viscosidad

• Alto rendimiento en operaciones de descarga (offloading)

• Resistencia a altas presiones

• Fácil acceso para mantenimiento y servicio

Las bombas industriales de recuperación de petróleo pueden ofrecer generalmente una capacidad de transferencia de hasta 60 m³ por hora, dependiendo de la configuración del sistema. Estas bombas pueden utilizarse tanto integradas en sistemas skimmer como bombas de transferencia independientes para descargar el petróleo recuperado hacia tanques de almacenamiento u otros sistemas de transporte.

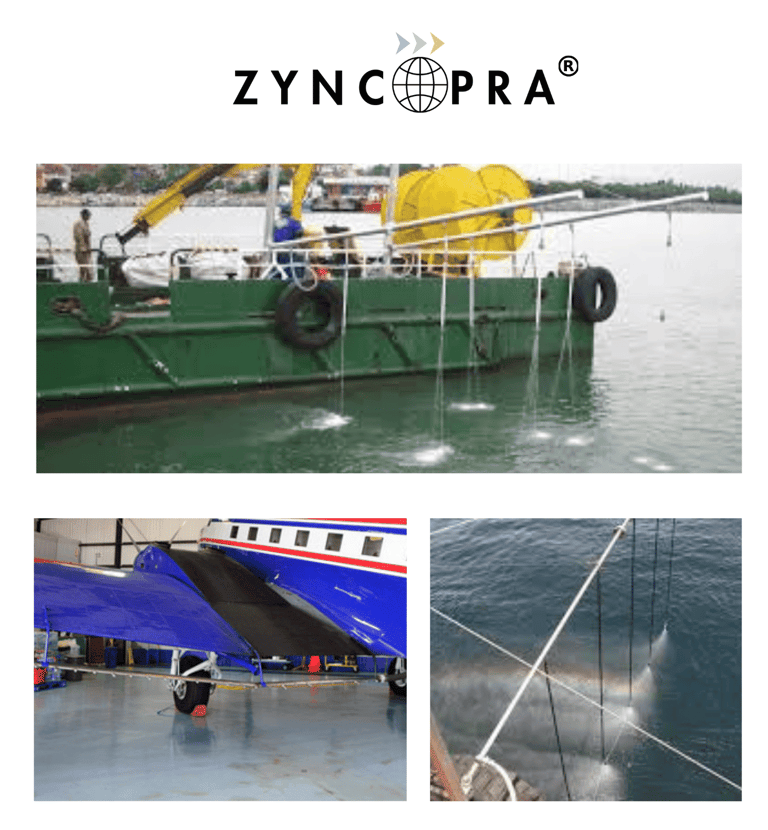

4. Dispersant Spray Systems (Sistemas de Aplicación de Dispersantes)

En algunos escenarios de derrames de petróleo, además de los métodos de recuperación mecánica, también puede aplicarse el uso de dispersantes químicos.

Los dispersant spray systems fragmentan la capa de petróleo en pequeñas gotas, permitiendo que el petróleo se disperse en la columna de agua. Este método se utiliza especialmente en operaciones offshore y en derrames de petróleo a gran escala.

Un sistema de aplicación de dispersantes generalmente incluye los siguientes componentes:

• Sistema de bomba accionado por motor diésel o eléctrico

• Unidad de mezcla de dispersante y agua de mar

• Spray arms montados en la embarcación

• Sistema de boquillas atomizadoras especiales

Los spray arms suelen instalarse en los laterales de la embarcación y están diseñados para distribuir el dispersante de manera uniforme sobre la superficie del agua. Estos sistemas pueden ajustarse según diferentes tasas de aplicación y normalmente tienen una capacidad de pulverización de aproximadamente 100 litros de mezcla dispersante por minuto.

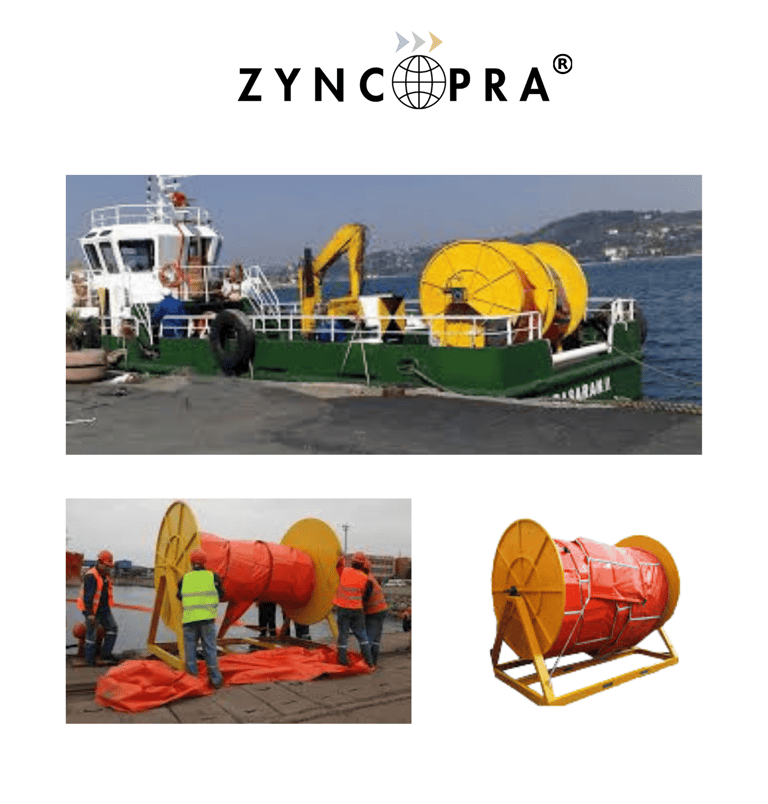

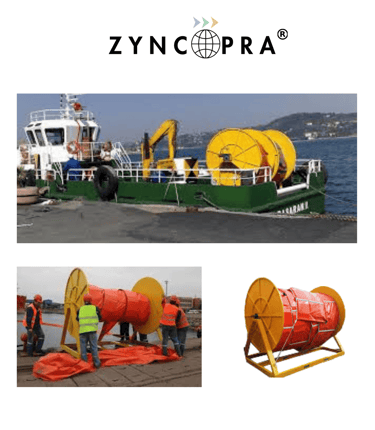

5. Oil Boom Deployment & Handling Equipment (Equipos para Despliegue y Manejo de Barreras de Contención)

Para permitir el rápido despliegue y recuperación de los sistemas de containment boom, se utilizan diversos equipos operativos durante las operaciones de respuesta a derrames de petróleo.

Entre estos equipos se encuentran:

• Boom reel (tambor para enrollado y almacenamiento de barreras)

• Tow sets y equipos de remolque

• Sistemas handling hook para manipulación de las barreras

• Equipos air blower para inflado y apoyo operativo

Los sistemas boom reel suelen contar con un tambor accionado por motor hidráulico, lo que permite almacenar, transportar y desplegar de forma segura las barreras de contención de petróleo. Estos sistemas generalmente están diseñados para facilitar su manipulación y transporte mediante montacargas (forklift) o grúas, lo que mejora la eficiencia durante las operaciones de emergencia.

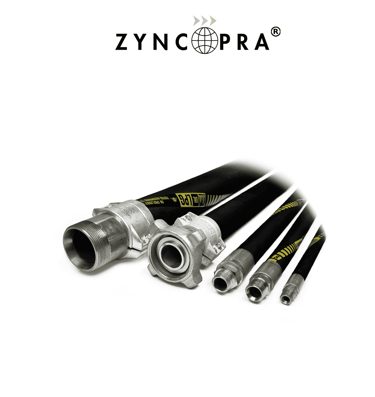

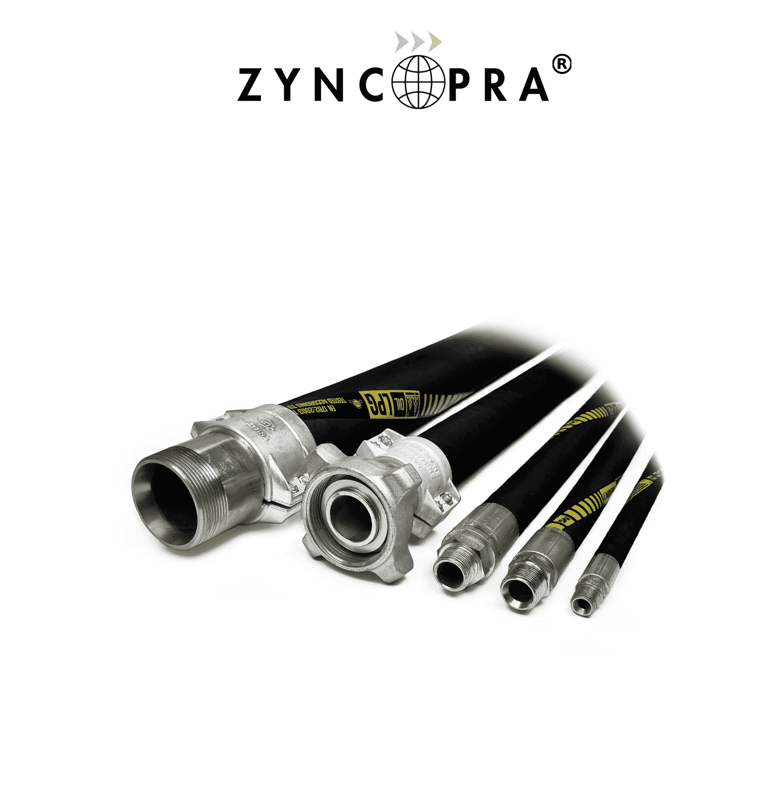

6. Transfer Hoses and Hydraulic Lines (Mangueras de Transferencia y Líneas Hidráulicas)

En las operaciones de oil spill recovery, se utilizan sistemas especiales de mangueras para permitir tanto la transferencia de petróleo como el funcionamiento de los sistemas hidráulicos.

Estas mangueras suelen contar con las siguientes características:

• Estructura de caucho resistente a alta presión

• Resistencia a la corrosión adecuada para entornos marinos

• Resistencia al petróleo y a productos químicos

Las mangueras de transferencia se utilizan para transportar el petróleo recuperado hacia los tanques de almacenamiento, mientras que las mangueras hidráulicas proporcionan la energía necesaria para el funcionamiento de los sistemas skimmer y de las bombas durante las operaciones de respuesta a derrames.

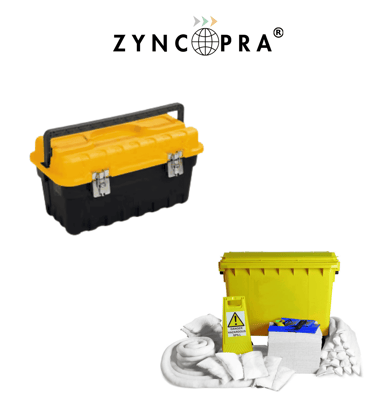

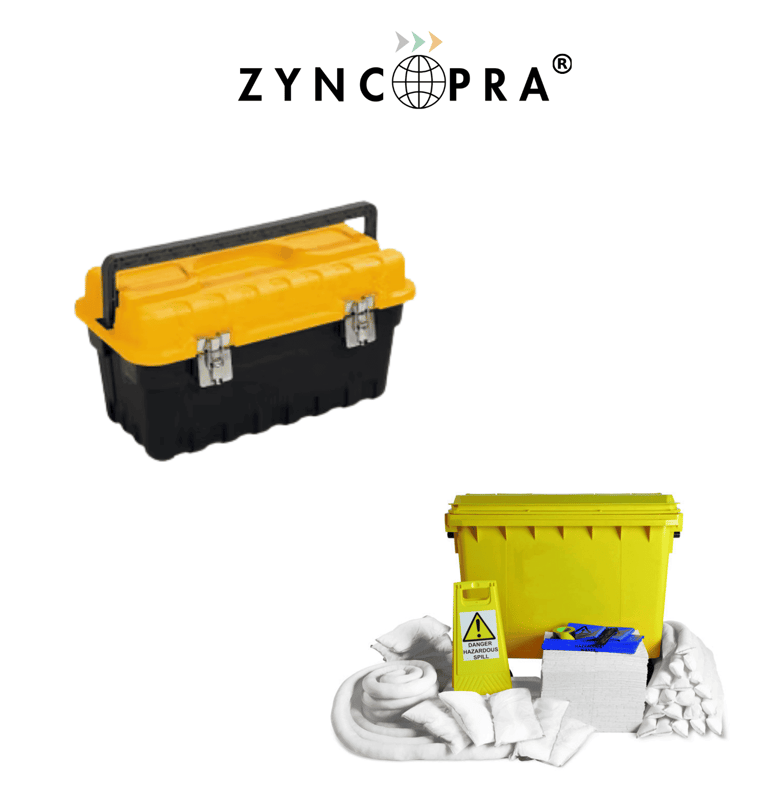

7. Operational Support Equipment (Equipos de Soporte Operativo)

Para garantizar que las operaciones de oil spill recovery se realicen de manera segura y eficiente, diversos equipos auxiliares también forman parte del sistema.

Entre ellos se incluyen:

• Kits de mantenimiento y reparación

• Sistemas de filtración

• Equipos de conexión hidráulica

• Herramientas operativas manuales

Estos equipos desempeñan un papel importante para asegurar el funcionamiento continuo del sistema, especialmente durante operaciones de respuesta a derrames de petróleo que se prolongan por largos períodos.

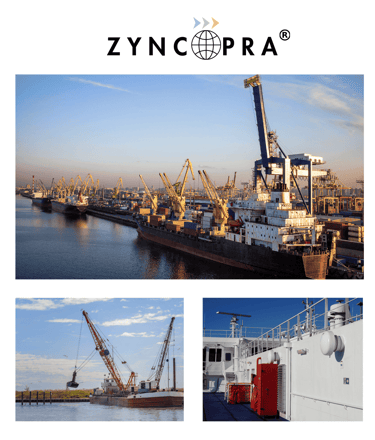

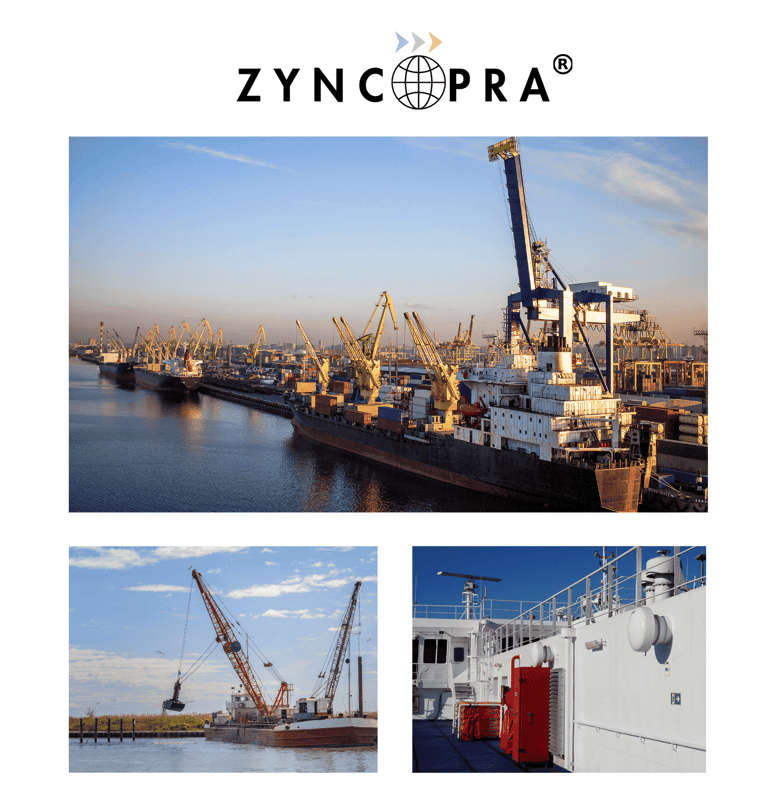

Suministro de Equipos Marinos desde Turquía

Turquía se ha convertido en un importante centro de producción de equipos marinos y sistemas industriales. Gracias a su sólida infraestructura industrial y capacidad de ingeniería, los fabricantes turcos participan cada vez más en proyectos marítimos y offshore a nivel internacional.

Los fabricantes turcos son especialmente fuertes en las siguientes áreas:

• Bombas marinas

• Sistemas de extinción de incendios

• Sistemas de filtración

• Equipos industriales

• Sistemas de cable management

Los derrames de petróleo siguen siendo uno de los riesgos ambientales más críticos en la industria marítima. Por esta razón, los equipos de respuesta como los oil spill recovery systems son esenciales para puertos, operadores de tug boats y instalaciones offshore.

Seleccionar el equipo adecuado, contar con una capacidad de respuesta rápida y trabajar con proveedores confiables desempeña un papel clave para garantizar la sostenibilidad y seguridad de las operaciones marítimas.

Con el aumento de los estándares de seguridad ambiental y responsabilidad operativa en todo el mundo, los sistemas de respuesta a derrames de petróleo se han convertido en una parte indispensable de la infraestructura marítima moderna.
